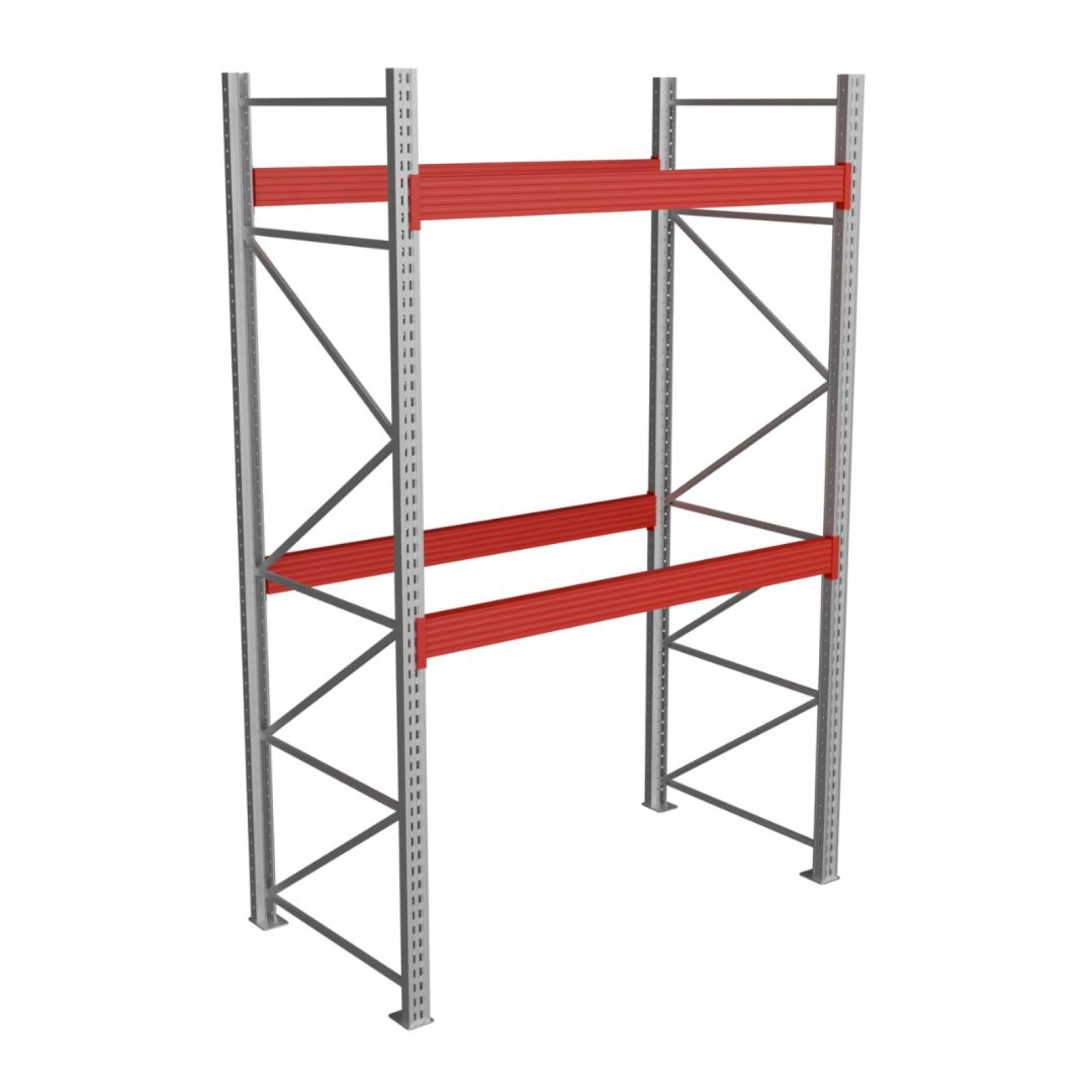

Дополнительная секция СТСМ-100C 4000x1800x1100 DS (2 яруса)

Дополнительная секция СТСМ-100C 4000x1800x1100 DS (2 яруса)

Комплектация:

• Рама:4000x1100х110 - 1 шт
• Балки: 1800x100х50 - 2 шт
• подпятники - 2 шт
• плаcтина регулировочная - 2 шт
• анкер металлический - 12х100 мм - 4 шт

Нагрузка на раму: от 4000-8000 кг, в зависимости от высоты установки первого уровня;

Нагрузка на паллет: от 1100 до 2600 кг, в зависимости от сечения балок

Нагрузка на пару балок: от 2200 до 5200 кг, в зависимости от сечения балок

Цвет рамы: Zn (оцинкованная)

Цвет балок: RAL3020 (красный)

*по желанию Заказчика может быть окрашен в любой, в соответствии с таблицей RAL

Стойки рамы стеллажа изготовлены из оцинкованной стали. Сечение профиля-стойки СТСМ 110*75 мм. Толщина стали 1,5 мм.

Ригели - паллетные балки, изготовлены из стали толщиной 1,5 мм, зацепы ригеля, подпятники рамы из стали толщиной 3 мм.

Максимальная нагрузка по уровням хранения должна быть распределена либо равномерно, либо с её уменьшением по высоте.

Несимметричность (неравномерность) распределения вертикальной нагрузки на уровень допускается не более 10 %, а на раму допускается не более 60 % от заявленной симметричной нагрузки.

Максимальное расстояние между уровнями не снижающее нагрузочной способности рам - 1250 мм, при необходимости увеличения этого расстояния нагрузки на раму должны быть уменьшены.

После проведения изменения конфигурации стеллажей необходимо обновить соответствующие данные информационных табличек и указания о максимальных нагрузках.

Все нагрузки, указанные для складских паллетных стеллажей, являются статическими, динамические нагрузки (удары, толчки) как сбоку по стойкам, так и сверху по ригелям (в том числе при установки грузов) недопускаются.

В целях безопасной эксплуатации стеллажных конструкций рекомендуется использовать: защиту (протектор) стойки, защиту двойного ряда от наезда погрузчика, соединители двойного ряда.

Допуски, отклонения и деформации необходимо регулярно проверять на соответствие ГОСТ Р 55525-2017.

Стеллажи могут комплектоваться траверсами (ограничителями) от проталкивания – конструкция, ограничивающая максимальное перемещение поддона (паллеты) на стеллаже.

Качество сварных соединений соответствует ГОСТ 11533 и ГОСТ 14771.

Требования к полам. Полы в складских помещениях должны быть без уклонов и трещин. Основания под стеллажами должно быть выполнено из монолитного армированного бетона толщиной не менее 200 мм. «Финишное» покрытие должно быть прочным, отвечать требованиям по ровности, износостойкости, беспыльности при соответствующих требованиях, не должны пластически деформироваться от эксплуатационных нагрузок. Ямы, каналы, углубления и т.д. должны находиться вне поля действия погрузчика и опор стеллажей.

Полы в помещениях должны соответствовать требованиям нормативных документов: - СНиП 2.03.13-88 «Полы».
